空氣處理機組的風機盤管表冷器，通過里面流動的空調冷凍水（冷媒水）把流經管外換熱翅片的空氣冷卻，風機將降溫后的冷空氣送到使用場所供冷，冷媒水從表冷器的回水管道將所吸收的熱量帶回制冷機組，放出熱量、降溫后再被送回表冷器吸熱、冷卻流經的空氣，不斷循環。
噴水室是一種多功能的空氣調節設備，可對空氣進行加熱、冷卻、加濕及減濕等多種處理。噴水室由噴嘴、噴水管路、擋水板、集水池和外殼等組成�？諝膺M(jìn)入噴水室內，噴嘴向空氣噴淋大量的霧狀水滴，空氣與水滴接觸，兩者產生熱、濕交換，達到所要求的溫、濕度。噴水室的優點是可以實現空氣處理的各種過程；主要缺點是耗水量大，占地面積大，水系統復雜，水易受污染，目前在舒適性空調中應用不多。工程中選用的噴水室除臥式、單級外，還有立式、雙級噴水室。

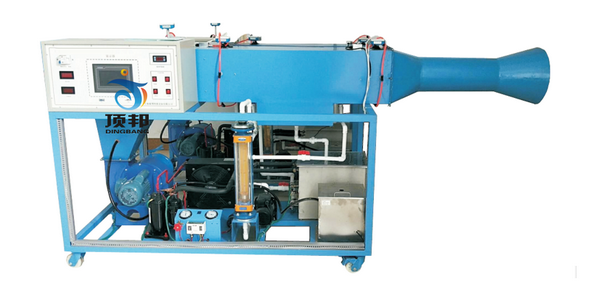

DB-JD98 表冷器噴水室性能測定實驗臺
一、產品應用范圍：了解噴水室及空氣表冷器的組成，通過實驗加深對直接接觸式和表面式熱濕交換設備性能的區別，掌握測量噴水室和表冷器溫度、相對濕度、阻力特性的方法；熟悉換熱量、熱交換效率系數和接觸系數的測定方法。
本實驗系統采用采用優質傳感器和檢測儀表采集蒸汽壓縮式制冷循環過程中的溫度、壓力、流量、壓縮機功率、電流、等狀態參數，經自行研制的數據采集板卡連接到計算機，基于面向?qū)ο蠹夹g(shù)開發的具有實時性高，界面設計人性化等特點的測控軟件實現熱力循環過程實時動態顯示、性能參數測試和計算，構成具有檢測、分析、記錄、測試、繪圖等多功能一體化系統�；诨A(chǔ)型機組，增加如下內容：學生設計型與創新型實驗。
1工作環境溫度： 0-40℃。
2工作環境濕度：< 80% (無冷凝)。
3電源：單相220V，50 Hz。
4、壓縮機：1000W，制冷量 2730W 品牌：日立
5、水泵：自吸式噴射泵，Q＝4.2m3/h，H=35m，N= 370W，電壓220V ，50Hz
6、離心通風機：電機功率350W 電壓220V 風量2850m3/h全壓490Pa 轉速1400r/m 低噪音風機
7、制冷劑：R22
8、風速度可調整。
三 、技術及性能參數：
3.1冷水系統：壓縮機、冷凝器、蒸發器盤管、高壓水泵、流量計、噴水室、噴嘴、表冷器、恒溫室、低噪音風機、加濕器、電加熱器。
3.2測量控制系統：控溫儀表、測溫儀表、數顯電流電壓表、壓力傳感器
四、配置表
| 序號 | 名稱 | 規格 | 數量 | |
| 1 | 壓力傳感器500P | 4-20MA | 2套 | |
| 2 | 壓力傳感器30P* | 4-20MA | 1 | |
| 3 | 風速傳感器 | 4-20MA | 3套 | |
| 4 | 溫濕度傳感器 | 4-20MA | 3套 | |
| 5 | PT100變送器 | 4-20MA | 2套 | |
| 6 | 觸摸屏7寸 | 1套 | ||
| 7 | 4-20MA模擬量 | 16通道 | 1套 | |
| 8 | 取壓嘴 | 12套 | ||
| 9 | 流量計 | 轉子 | 1套 | |
| 10 | 離心風機 | 0.35KW | 1套 | |
| 11 | 電機調速度器 | 1套 | ||
| 12 | 壓縮機 | 1.5 | 1套 | |
| 13 | 蒸發器 | 1.5水箱式 | 1套 | |
| 14 | 冷凝器 | 1.5 | 1套 | |
| 15 | 表冷器 | 水冷排 | 1套 | |
| 16 | 冷凝風扇 | 300吸風220V | 1套 | |
| 17 | 高壓表 | 1.8 | 1套 | |
| 18 | 低壓表 | 3.8 | 1套 | |
| 19 | 壓力保護器 | 1套 | ||
| 20 | 儲液器 | 1 | 1套 | |
| 21 | 過濾器 | 3/8 | 1套 | |
| 22 | 液視鏡 | 3/8 | 1套 | |
| 23 | 膨脹閥 | 2MM | 1套 | 進口 |
| 24 | 不銹鋼水泵 | 370W/220 | 1套 | |
| 25 | 水箱 | 不銹鋼 | 1套 | 400*300*300 |
| 26 | 流量計 | LZB-15 | 1只 | |
| 27 | 加濕器 | GO－2028 | 1臺 | |
| 28 | 測量控制系統 | 1套 | ||
| 29 | 風管 | 1套 |
|
