| 序號 | 配置名稱 | 規格型號 | 單位 | 數量 | 備注 |
|---|---|---|---|---|---|
| 1 | 實訓屏 | 套 | 1 | ||
| 1.1 | 電源控制模塊 | 個 | 1 | ||
| 1.2 | 交流插座模塊 | 個 | 2 | ||
| 1.3 | 示波器模塊 | 個 | 1 | ||
| 1.4 | 函數信號發生器模塊 | 個 | 1 | ||
| 1.5 | 直流電源模塊 | 個 | 1 | ||
| 2 | 工作臺 | 套 | 1 | ||
| 3 | 工具柜 | 套 | 1 | ||
| 4 | 五輪轉椅 | 5輪 升降 | 把 | 2 | |
| 5 | 模擬電路實訓模塊包 | 套 | 1 | ||
| 6 | 數字電路實訓模塊包 | 套 | 1 | ||
| 7 | C51和ARM單片機實訓模塊包 | 套 | 1 | ||
| 8 | 電子技術項目培訓資源包 | 套 | 1 | ||
| 9 | 儀器、工具配件包 | 套 | 1 | ||
| 10 | 耗材配件包 | 套 | 1 |
| 序號 | 設備名稱 | 詳細參數 | 備注 |
|---|---|---|---|
| 1 | 實訓屏 |
1. 結構尺寸：L1720mm*W250mm*H289MM，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑。 2. 組成與配置：模塊化配置方式，實訓屏內部配工業插座，任何安裝在實訓屏面板上的模塊只需插上電源就可使用，模塊間內部無任何聯系，可完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，并設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。 |
|
| 2 | 可編程直流電源 |
技術參數 電源電壓：AC 115V/230V 頻率：47 to 63Hz CH1、CH2通道額定輸出電壓：0～32V； CH1、CH2通道額定輸出電流：0～3.2A； 輸出功率:219W 負載效應: 電壓：<0.01%+3mV,電流：<0.1%+5mA 電源效應: 電壓：<0.01%+3mV 電流：<0.1%+3mA 設置分辨率：電壓：10mV，電流：1mA 設置精確度（25℃±5℃）：電壓：<0.5%+20mV，電流：<0.5%+5mA 輸出溫度系數：電壓：≤150ppm，電流：≤150ppm 回讀分辨率：電壓：10mV，電流：1mA 電壓上升/下降延時：≤100ms(10% Rated load) 并聯/ 串聯負載效應：電壓：≤0.1%+0.1V 接口：USB Device,RS-232 CH3通道額定輸出電壓5V； CH3通道額定輸出電流：3.2A； CH3通道電壓精度：±50mV CH3通道負載效應：±50mV 耐壓：1mA 10s (AC in to PE/AC1800V) 絕緣電阻：30MΩ @ 500V (AC in to PE)，30MΩ @ 500V (AC in to DC out) 尺寸：W260 x H170 x L315(mm) 重量：9Kg 附件 電源線 1條 使用手冊 1本 測試棒 2條 |
|
| 3 | 數字示波器 |
技術參數 1）100MHz 帶寬，1GS/s實時采樣率； 2）4個模擬通道； 3）每通道28Mpts存儲深度(四通道同時打開)，存儲深度支持自動模式和手動選擇； 8英寸WVGA（800×480）TFT液晶屏，256級灰度顯示(支持色溫顯示)； 波形捕獲率高達50,000wfms/s，支持觸發輸出（Trigger Out）驗證波形捕獲率； 低底噪聲，寬范圍垂直檔位1mV/div~20V/div，并且各個檔位均支持全帶寬； 時基范圍5ns/div~50s/div； 支持每通道時基獨立可調； 支持加、減、乘、除、FFT、高級運算（支持公式編輯）、邏輯運算等計算功能； 10）觸發類型標配：邊沿，脈寬，欠幅，超幅，N邊沿，延遲，超時，持續時間，建立/保持，斜率，視頻，碼型；選配：RS232/UART，I2C，SPI 11）支持RS232/UART、I2C、SPI總線解碼（選配）； 12）支持同時打開Y-T和X-Y模式，可觀測李沙育波形； 13）配備標準接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）； 14）可選配25MHz等性能雙通道函數/任意波形發生器模塊； 15）可選配鋰電池供電數字萬用表模塊； 16）支持邏輯分析儀模塊； 17）支持上位機監控、操作儀器； |
|
| 4 |
函數/任意波形發生器 |
技術參數 輸出波形：正弦波、方波、鋸齒波、脈沖波、脈沖串、掃頻、噪聲、諧波及任意波形等； 輸出頻率范圍：正弦波：1µHz~80MHz；方波：1µHz~30MHz；鋸齒波：1µHz~2MHz； 頻率穩定度：2ppm 任意波：1µHz～20MHz； 采用先進的DDS技術、雙通道等性能獨立輸出； 內置7位高精度、寬頻帶頻率計、頻率范圍：100mHz～800MHz； USB Device和USB Host接口，支持U盤存儲 輸出幅值(高阻)：2mVpp～20Vpp之間連續可調 輸出阻抗：0Ω～1MΩ之間連續可調； 輸出幅值和頻率誤差在±1%左右； 垂直分辨率：16bits，采樣率：500MS/s； 雙通道同時逐點獨立輸出最大任意波長度：32Mpts，任意波最大存儲空間：7GB； 模擬數字調制類型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM； 諧波：具有16次諧波發生器功能； 可選配數字任意波輸出接口，支持多種串行總線輸出； 顯示：8英寸WVGA（800×480）TFT液晶屏，同時顯示兩路頻率、幅值等信息； 支持上位機監控、操作儀器； |
|

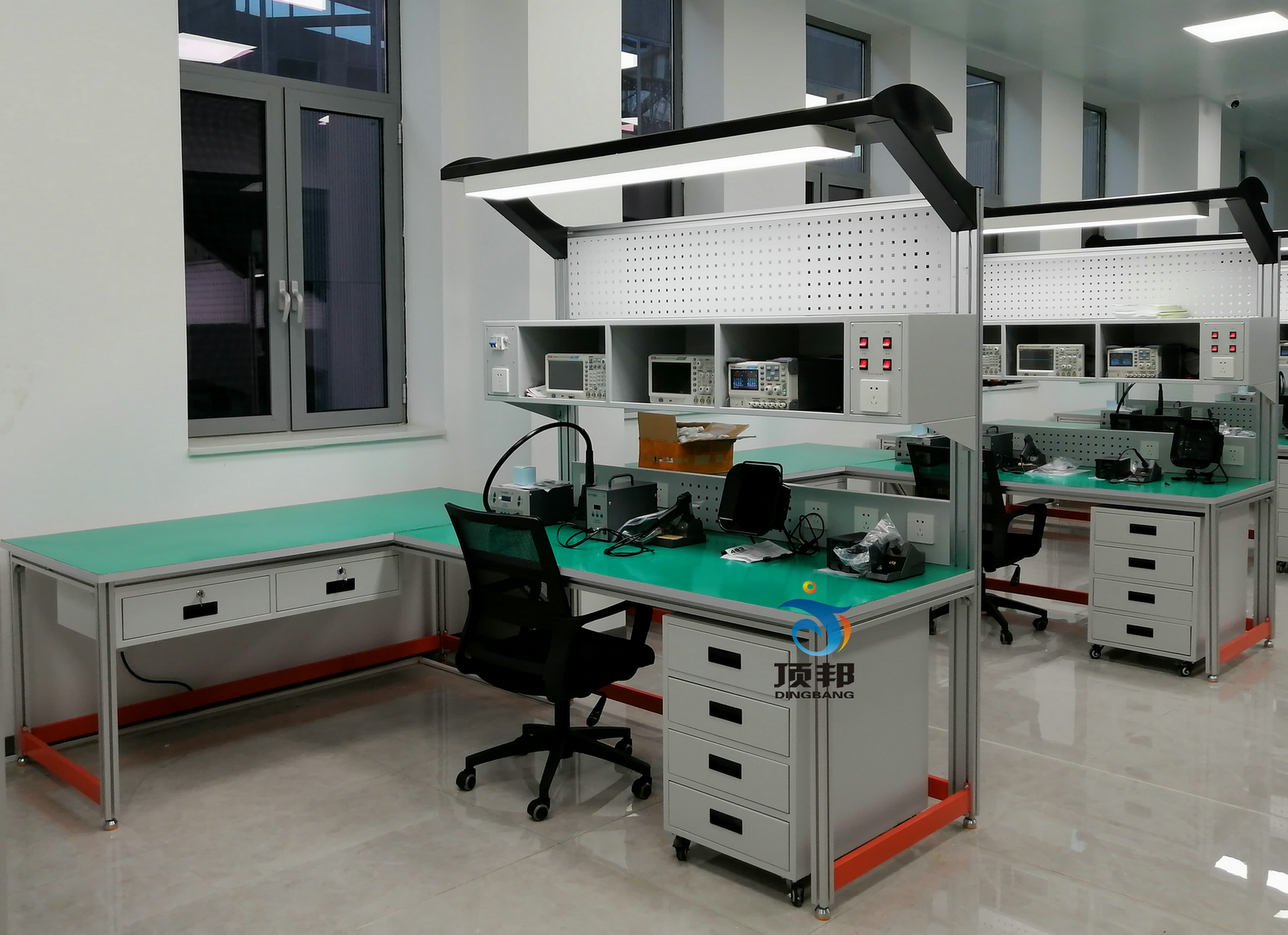

| 5 | 工作臺 |
1. 工作臺 L1800mm×W800mm×H780mm，鋁型材骨架，桌面25mm厚防火纖維板。 2. LED燈棚 鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置創意現代條形LED吸頂燈，飄月臺形狀，科幻感十足。 3. 工具網孔掛板 鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，可掛置常用線材、工具、耗材等。 |
|
| 6 | 工具柜 |
1. 結構尺寸：L450mm*W635mm*H665mm，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑，工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動。 2. 組成與配置：工具柜設計有四層抽屜，其中第一、二、三層抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，第四層為大容量柜，可放置套裝配件、工具包、開發板、仿真器、測量儀表等。拉開抽屜，各種電子元件分類整齊、一目了然。 |
|
| 7 | 基礎模擬電路模塊包 |
單端輸入放大電路
D33單端輸入放大電路，兩級放大，有限幅調整、調零、放大倍數調整功能 直流穩壓電源 D35輸出電壓：24V、±12V、＋5V，可根據設計電路進行選擇 直流可調穩壓電源 D43 輸出直流0-12VDC可調,過壓保護可調，過流保護可調，短路保護。 組件差動放大電路模塊線路板 D60 DC12V單電源供電對管差動放大電路 組件單管/負反饋放大器模塊線路板 D61 DC12V單電源供電一級單管負反饋放大電路 組件射極跟隨器模塊線路板 D62 DC12V單電源供電一級單管射極跟隨放大電路 組件場效應管放大器模塊線路板 D63 DC12V單電源供電一級單結型場效應管放大電路 組件RC串并聯選頻網絡振蕩器模塊線路板 D64 DC5V單電源供電兩級_RC橋式振蕩放大電路 信號放大模塊 D74 提供調諧小信號放大電路和集成陶瓷選頻放大 10.組件晶閘管可控整流電路模塊線路板 D75 AC12V供電、場效應管觸發脈沖調節、單結晶體管調光調壓 11.組件OTL功率放大器電路模塊線路板 D76 DC5V單電源供電、前置放大電路、互補對稱OTL功率放大電路、8Ω0.5W揚聲器 12.功率放大器與發射模塊 D77 提供線性寬帶功率放大器電路、音源和信號發送電路 13.組件集成功率放大器電路模塊線路板 D83 內置音樂集成芯片TQ9300、外接音源插座、LM741集成運算放大器、TDA2030功放芯片、8Ω0.5W揚聲器 14.組件模擬運算電路模塊線路板 D84 由集成運算放大器芯片LM324組成三角波產生電路、方波形成電路，集成運算放大電路 15.組件晶體管開關特性、限幅器與鉗位模塊線路板 D85 晶體管開關電路、晶體管特性測試電路、晶體管限幅器電路、晶體管鉗位器電路 16.直流斬波系統 D40 SG3525組成PWM波形輸出電路及六類斬波電路圖以及組成斬波電路用的器件 17.基礎模擬電路實訓項目 單端輸入放大電路 直流穩壓電源 直流可調穩壓電源模塊 晶體管共射極單管放大器實訓 場效應管放大器實訓 負反饋放大器實訓 射極跟隨器實訓 _RC橋式振蕩電路調試實訓 調諧小信號放大電路實訓 陶瓷選頻放大電路實訓 差動放大器實訓 晶閘管調光電路調試實訓 互補對稱式OTL電路調試實訓 門鈴電路調試實訓 集成運算放大器指標測試實訓 集成運算放大器的基本應用（Ⅰ）模擬運算電路實訓 集成運算放大器的基本應用（Ⅱ）波形發生器實訓 集成運算放大器的基本應用（Ⅲ）信號處理有源濾波器實訓 集成運算放大器的基本應用（Ⅳ）信號處理電壓比較器實訓 晶體管開關電路調試實訓 晶體管特性測試電路實訓 晶體管限幅器電路實訓 晶體管鉗位器電路實訓 直流斬波電路特性實訓 |
|
| 8 | 基礎數字實訓電路模塊包 |
邏輯電平顯示
D01 由74LS245驅動16位發光二極管指示邏輯電平 組件集成邏輯門電路模塊線路板 D86 由CD4082、CD4011、CD71、CD4030組成各種邏輯狀態測試電路 組件編譯碼器電路模塊線路板 D87 74LS138與8位發光二極管組成3-8線譯碼顯示電路、CD4511與數碼管組成BCD碼譯碼顯示電路 組件計數器電路模塊線路板 D88 由CD4027、4011組成同步三位二進制加法計數器 組件555集成電路模塊線路板 D89 555時鐘脈沖信號電路 組件電子秒表電路模塊線路板 D90 由74LS00、74LS196、CD4511、555組成兩位數碼管計數秒表 組件三位半直流數字電壓表模塊線路板 D91 由MC1403、CC14433、MC1413、CD4511組成三位半直流電壓數字顯示表 組件數字頻率計電路模塊線路板 D92 由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553組成六位數字頻率計 組件拔河游戲機電路模塊線路板 D93 由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518組成四工位拔河游戲機 10.可逆計數譯碼顯示電路組件 D94 配置CD40192計數電路、CD4511譯碼顯示電路 11.組件CD4017流水燈電路板 由NE555時鐘信號、CD4017移位寄存器、10路發光二極管組成 12.組件雙D觸發器電路板 由CD4013和繼電器控制電路組成 13.組件八路搶答器電路板 由CD4511七段BCD碼譯碼器、74LS83四位二進制全加器、74LS148-8線—3線優先編碼器、74LS373-8位D鎖存器組成 14.基礎數字電路實訓項目 邏輯電平顯示實訓 基本邏輯門電路功能實訓 優先編碼器功能實訓 二進制譯碼器和數據選擇器功能實訓 全加器和超前進位全加器功能實訓 數值比較器功能實訓 七段碼鎖存/譯碼/驅動器功能實訓 各類觸發器功能實訓 雙向移位寄存器功能實訓 二 - 五 - 十進制計數器功能實訓 二位十進制計數/譯碼/驅動/顯示電路 可逆十進制計數電路功能實訓 N進制計數電路功能實訓 555定時器基本應用電路 電壓比較器電路實訓 邏輯筆實訓 CMOS集成邏輯門電路 譯碼器實訓 加法計數器實訓 電子秒表實訓 D/A、A/D轉換器實訓 三位半直流數字電壓表的組裝與調試 數字頻率計綜合性實訓 拔河游戲機趣味性實訓 雙D觸發器電路調試實訓 八路搶答器電路調試實訓 CD4017流水燈電路調試實訓 |
|
| 9 | C51和ARM編程基礎實訓模塊包 |
LED 實驗板
RGB三色燈1個，白色燈1個，紅色、黃色、藍色、綠色5mmLED 各4個 按鍵模塊 8位獨立式鍵盤,8位開關量輸入 數碼管顯示實驗 8位數碼管，使用74HC595驅動 4X4鍵盤模塊 16個輕觸開關組成4*4鍵盤 16X16點陣顯示模塊 4個8*8點陣構成16*16點陣，74HC595級聯驅動 1602液晶顯示模塊 1602液晶屏組成，可采用4位數據傳輸和8位數據傳輸方式，用于顯示16*2個字符 12864點陣圖文液晶顯示模塊 12864液晶屏組成，帶字庫與不帶字庫電路通用，只需換液晶，用于顯示漢字與圖形 搖桿、數字編碼輸入模塊 雙軸按鍵搖桿模塊和360度旋轉編碼器模塊組成 直流電機實驗板 直流電機，三極管，霍爾開關組成，采用霍爾開關對電機轉速測量 10.步進電機實驗板 步進電機，驅動IC組成。用于控制步進電機方向與速度 11.弱控強實驗板 4組繼電器與驅動IC，雙向可控硅與光藕組成。用于弱電控強電 12.RFID射頻卡實驗板 RFID射頻卡、AT24C02 I2C組成，RFID無線通信與數據讀寫 13.紅外發射接收實驗板 采用940紅外發射管與HL-A838紅外接收管 14.超聲波測距實驗板 由超聲波發射與接收探頭、發射驅動電路、接收電路組成，可測量2cm-450cm距離 15.無線遙控實訓模塊 由無線接收模塊，解碼芯片TG2272、撥碼開關等組成，可進行315MHz.頻率信號的接收，發送方式256種可選。 16.無線遙控器 推拉蓋桃木四鍵遙控器，發射頻率：315m（聲表穩頻）傳輸距離：10-50M 17. 8X8RGB全彩點陣模塊 組合可顯示任意顏色 18. OLED顯示實驗板 1.3寸顯示屏，128*64像素 19.環境測量實驗板 環境質量傳感器模塊，主要測量讀取PM2.5 PM10 20.智能開關實驗板 人體紅外檢測、亮度傳感器模塊 21.溫度與濕度實驗板 采用單總線通信，測量空氣中的溫濕度 22.陀螺儀重力感應磁力計實驗板 九軸傳感器模塊，IIC通信 23.顏色識別實驗板 TCS34725顏色感應識別 24.觸摸按鍵實驗板 4位觸摸按鍵 25.無線通信實驗板 ESP8266Wifi模塊+藍牙+NRF24L01，2.4G無線通信實驗 26.嵌入式編程轉接板 用于連接幾種不同功能的模塊或?qū)嶒灠�，實現多種功能。 27.組件ARM編程模塊 編程模塊單片機板 28.組件C51編程模塊 51編程模塊單片機板 29.編程基礎實訓模塊C語言參考程序資源 點亮LED，跑馬燈參考示例程序 獨立式鍵盤輸入，開關量檢測參考示例程序 單個數碼管驅動，多個數碼管掃描顯示參考示例程序 4*4鍵盤顯示掃描數碼管顯示參考示例程序 點陣顯示參考示例程序 液晶屏顯示漢字與圖形參考示例程序 顯示字符參考示例程序 雙軸按鍵搖桿參考示例程序 編碼器參考示例程序 直流電機轉速控制與速度測量顯示參考示例程序 步進電機正反轉控制參考示例程序 定時關斷220電器參考示例程序 RFID門禁系統參考示例程序 串口收發、RS485通信參考示例程序 紅外發射與接收參考示例程序 超聲波測距參考示例程序 無線遠程遙控參考示例程序 點陣顯示和多個顏色顯示參考示例程序 OLED顯示模塊參考示例程序 測量讀取PM2.5 PM10參考示例程序 人體紅外檢測、亮度傳感器智能開關燈參考示例程序 溫濕度測量參考示例程序 傾角檢測，陀螺儀、重力感應、磁力計參考示例程序 顏色識別參考示例程序 TFT顯示參考示例程序 觸摸按鍵參考示例程序 圖像采集顯示參考示例程序 Wifi模塊+藍牙+無線通信參考示例程序 30.C51及ARM嵌入式編程基礎實訓項目 點亮LED，跑馬燈實訓 獨立式鍵盤輸入，開關量檢測實訓 單個數碼管驅動，多個數碼管掃描顯示實訓 4*4鍵盤顯示掃描數碼管顯示實訓 點陣顯示實訓 液晶屏顯示漢字與圖形實訓 顯示字符實訓 雙軸按鍵搖桿實訓 編碼器實訓 直流電機轉速控制與速度測量顯示實訓 步進電機正反轉控制實訓 定時關斷220電器實訓 RFID門禁系統實訓 串口收發、RS485通信實訓 紅外發射與接收實訓 超聲波測距實訓 無線遠程遙控實訓 點陣顯示和多個顏色顯示實訓 OLED顯示模塊實訓 測量讀取PM2.5 PM10實訓 人體紅外檢測、亮度傳感器智能開關燈實訓 溫濕度測量實訓 傾角檢測，陀螺儀、重力感應、磁力計實訓 顏色識別實訓 TFT顯示實訓 觸摸按鍵實訓 圖像采集顯示實訓 Wifi模塊+藍牙+無線通信實訓 |
|
| 10 | 電子技術項目培訓資源包 | 見附件1 |
| 序號 | 配置名稱 | 規格型號 | 單位 | 數量 | 備注 |
|---|---|---|---|---|---|
| 1 | 萬用表 | 臺 | 1 | ||
| 2 | PIC燒寫器 | PICKIT2 | 套 | 1 | |
| 3 | STM32編程器 | ST-LINK V2+連接線 | 套 | 1 | |
| 4 | 恒溫焊臺 | 工作電壓AC220V50Hz/AC110V60Hz、數顯、功率：70W | 套 | 1 | |
| 5 | 熱風拆焊臺 | 熱風范圍：100-500℃，最高風量：18L/min，功率：550W，數碼顯示/按3鍵調節。 | 套 | 1 | |
| 6 | 焊接排煙機 | 額定電壓:AC230V、瓦數：16W | 套 | 1 | |
| 7 | 臺式放大鏡 | 帶燈 臺式10倍白波、22W環形熒光燈、鏡片直徑127mm、光學鏡片 | 套 | 1 | |
| 8 | 工具套裝 | 配備28件不同工具 | 套 | 1 | |
| 9 | 手腕帶測試儀 | 電源9V電池 | 個 | 1 | |
| 10 | 護目鏡 | 10196 | 個 | 1 | |
| 11 | 計算器 | Deli1654 | 個 | 1 | |
| 12 | 示波器探頭線 | 帶線夾， 1.2m | 條 | 2 | |
| 13 | BNC連接線 | 長50CM 黑色 | 條 | 2 | |
| 14 | 迭對插頭連線 | KT4ABD51 50CM 黑色, | 條 | 2 | |
| 15 | 迭對插頭連線 | KT4ABD51 1M 綠色, | 條 | 2 | |
| 16 | 迭對插頭連線 | KT4ABD51 50CM 紅色, | 條 | 2 | |
| 17 | 迭對插頭連線 | K1ABD51 50cm 紅色 | 條 | 50 | |
| 1 | 迭對插頭連線 | K1ABD51 50cm 黑色 | 條 | 30 | |
| 2 | 連接器 | 探頭插座尺寸4mm、顏色紅色 | 條 | 2 | |
| 3 | 連接器 | 探頭插座尺寸4mm、顏色黑色 | 條 | 2 | |
| 4 | USB連線 | A型公插頭轉A型母口 1.5m 黑色 | 條 | 1 | |
| 5 | 大單掛鉤 | 10mm*40mm*L100mm 工具掛鉤 | 個 | 6 | |
| 6 | 鋸用掛鉤 | 10mm*40mm*4 電線掛鉤 | 個 | 6 |
| 序號 | 配置名稱 | 規格 | 品牌 | 單位 | 數量 | 備注 |
|---|---|---|---|---|---|---|
| 1 | 藍色/單芯導線安裝線 | 210m,藍色 帶皮外徑0.5-0.6mm之間，線芯0.25mm，耐壓100V。 | 卷 | 1 | ||
| 2 | 黑色/單芯導線安裝線 | 210m,黑色 帶皮外徑0.5-0.6mm之間，線芯0.25mm，耐壓100V。 | 卷 | 1 | ||
| 3 | 紅色/單芯導線安裝線 | 210m,紅色帶皮外徑0.5-0.6mm之間，線芯0.25mm，耐壓100V。 | 卷 | 1 | ||
| 4 | 鍍錫銅線 | 0.5mm/100m 外徑0.5mm、長度100m、額定電流3.5 A | 卷 | 1 | ||
| 5 | 錫絲 | Ф0.5 、55克，熔點+217°C | 卷 | 1 | ||
| 6 | 吸錫線 | 寬度1.5mm、長度1.5m | 個 | 1 | ||
| 7 | 免清洗助焊筆 | 封裝類型筆、免清洗環保 | 個 | 1 | ||
| 8 | 萬能板 | D23 雙面環保萬能板，尺寸：100*150mm, | 塊 | 2 | ||
| 9 | 電工膠布 | PVC 9M 黑色 | 卷 | 1 | ||
| 10 | 電纜扎帶 | 3*100mm 白色 | 條 | 100 | ||
| 11 | 熱收縮管套件 | 5種熱收縮管，套筒長度0.035米，0.08米 | 套 | 1 |
| 分類 | 實訓項目 | 課程序列號 | 實訓內容 | 方式 |
| 1 常用半導體器件 | 1.1 半導體的基本知識 | 2 | PN 結的形成 | 二維動畫 |
| 1.2 二極管 | 5 | 二極管的特性曲線 | 二維動畫 | |
| 1.3 三極管 | 7 | 三極管內部載流子運動規律 | 二維動畫 | |
| 9 | 三極管的輸出特性曲線 | 二維動畫 | ||
| 1.6 半導體器件的識別與檢測 | 14 | 二極管的識別與檢測 | 二維動畫 | |
| 15 | 三極管的識別與檢測 | 二維動畫 | ||
| 2 直流穩壓電源 | 2.1 整流電路 | 19 | 單相整流波形分析 | 二維動畫 |
| 2.2 濾波電路 | 22 | 濾波波形分析 | 二維動畫 | |
| 2.3 穩壓電路 | 24 | 穩壓電路分析 | 二維動畫 | |
| 3 基本放大電路 | 3.1 放大電路的基本知識 | 29 | 交、直流變換電路 | 二維動畫 |
| 30 | 放大電路中各電壓電流波形 | 二維動畫 | ||
| 3.2 基本共射極放大電路 | 32 | Q 點對波形失真的影響（飽和+截止） | 二維動畫 | |
| 33 | 微變等效變換電路 | 二維動畫 | ||
| 3.3 分壓式偏置共射放大電路 | 35 | 溫度對 Q 點的影響 | 二維動畫 | |
| 36 | Q 點穩定的原理 | 二維動畫 | ||
| 39 | 分壓式偏置（含 C 和不含C）的微變變換過程 | 二維動畫 | ||
| 3.4 共集電極放大電路 | 41 | 射極輸出器的微變變換過程 | 二維動畫 | |
| 4 功率放大電路 | 4.2 互補對稱功率放大電路 | 50 | 基本互補對稱放大電路分析 | 二維動畫 |
| 52 | 互補輸出級的交越失真 | 二維動畫 | ||
| 54 | OTL 互補對稱放大電路分析 | 二維動畫 | ||
| 5 差動放大電路與集成運算放大器 | 5. 1 基本差動放大電路 | 59 | 差動放大電路的分析 | 二維動畫 |
| 6 放大電路中的反饋 | 6.1 反饋的基本概念 | 64 | 什么是反饋 | 二維動畫 |
| 6.3 負反饋對放大電路性能的影響 | 67 | 減小非線性失真 | 二維動畫 | |
| 7 集成運算放大器的應用 | 7.1 集成運放的應用基礎 | 71 | 集成運放的特點（含虛短和虛斷） | 二維動畫 |
| 7.2 集成運放的線性應用 | 77 | 單限（含過零）比較器 | 二維動畫 | |
| 8 正弦波振蕩器 | 8.1 正弦波振蕩電路概述 | 80 | 正弦波振蕩的分析 | 二維動畫 |
| 8.2 RC 正弦波振蕩電路 | 82 | RC 電路的分析 | 二維動畫 |
| 分類 | 實訓項目 | 課程序列號 | 實訓內容 | 方式 |
| 第 1 章數字電路基礎 | 1.5 邏輯函數的卡諾圖化簡法 | 53 | 邏輯函數的卡諾圖化簡法 | 二維動畫 |
| 第 2 章 邏輯門電路 | 2.3 TTL 集成邏輯門電路 | 54 | TTL 集成邏輯門電路 | 二維動畫 |
| 第 4 章 集成觸發器 | 4.2 主從觸發器 | 55 | 主從觸發器 | 二維動畫 |
| 4.3 邊沿觸發器 | 56 | 邊沿觸發器 | 二維動畫 | |
| 4.4 CMOS 集成觸發器 | 57 | CMOS 集成觸發器 | 二維動畫 | |
| 第 5 章 時序邏電路 | 5.1 時序邏輯電路的分析 | 58 | 同步時序邏輯電路的分析法 | 二維動畫 |
| 5.1 時序邏輯電路的分析 | 59 | 異步時序邏輯電路的分析法 | 二維動畫 | |
| 第 6 章 脈沖波形的產生與整形電路 | 6.3 多諧振蕩器 | 60 | 多諧振蕩器 | 二維動畫 |
| 6.4 施密特觸發器 | 61 | 施密特觸發器 | 二維動畫 | |
| 6.5 555 定時器及其應用 | 62 | 555 定時器及其應用 | 二維動畫 |
| 分類 | 實訓項目 | 課程序列號 | 實訓內容 | 方式 |
| 教學項目 1 | 任務 1 | 2 | 認識 STM32 固件庫 | 二維動畫 |
| 3 | STM32 固件庫關鍵子目錄和文件 | 二維動畫 | ||
| 任務 2 | 6 | 嵌入式系統 | 二維動畫 | |
| 7 | ARM Cortex-M3 處理器 | 二維動畫 | ||
| 8 | STM32 系列處理器 | 二維動畫 | ||
| 教學項目 2 | 任務 1 | 11 | 認識 STM32 的 I/O 口 | 三維動畫 |
| 12 | STM32 的GPIO初始化和輸入輸出庫函數 | 二維動畫 | ||
| 15 | Cortex-M3 工作模式及狀態 | 二維動畫 | ||
| 16 | Cortex-M3 寄存器組 | 二維動畫 | ||
| 17 | Cortex-M3 特殊功能寄存器組 | 二維動畫 | ||
| 任務2 | 20 | STM32 相關結構體 | 二維動畫 | |
| 22 | Cortex-M3 處理器結構 | 三維動畫 | ||
| 23 | STM32 系統結構 | 三維動畫 | ||
| 24 | STM32 時鐘配置 | 三維動畫 | ||
| 教學項目 3 | 任務 1 | 26 | 認識數碼管 | 三維動畫 |
| 28 | 數碼管靜態顯示電路硬件連接 | 三維動畫 | ||
| 31 | 認識Coretex-M3 存儲器 | 三維動畫 | ||
| 32 | Cortex-M3 存儲器映射 | 三維動畫 | ||
| 33 | STM32 存儲器映射 | 三維動畫 | ||
| 任務 1 | 36 | 數碼管動態掃描顯示電路硬件連接 | 三維動畫 | |
| 38 | 位帶區與位帶別名區 | 二維動畫 | ||
| 39 | 位帶操作 | 二維動畫 | ||
| 教學項目 4 | 任務 1 | 43 | 認識嵌入式應用技術與開發的核心板 | 三維動畫 |
| 48 | GPIO 寄存器地址映射 | 二維動畫 | ||
| 49 | 端口復用使用 | 二維動畫 | ||
| 50 | 端口復用重映射 | 二維動畫 | ||
| 任務 2 | 52 | STM32 中斷通道 | 三維動畫 | |
| 53 | STM32 外部中斷 | 三維動畫 | ||
| 54 | STM32 中斷優先級 | 三維動畫 | ||
| 55 | STM32 外部中斷編程 | 二維動畫 | ||
| 教學項目 5 | 任務 1 | 59 | SysTick 定時器 | 三維動畫 |
| 60 | 庫函數中的 SysTick 相關函數 | 二維動畫 | ||
| 61 | SysTick 的關鍵函數編寫 | 二維動畫 | ||
| 任務 2 | 63 | 認識 STM32 定時器 | 三維動畫 | |
| 64 | STM32 定時器與定時相關的寄存器 | 二維動畫 | ||
| 65 | STM32 定時器相關的庫函數 | 二維動畫 | ||
| 任務 3 | 68 | STM32 的 PWM 輸出相關寄存器 | 二維動畫 | |
| 69 | STM32 的 PWM 輸出編程思路 | 二維動畫 | ||
| 70 | STM32 的 PWM 輸出相關庫函數 | 二維動畫 | ||
| 教學項目 6 | 任務 1 | 73 | 串行通信基本知識 | 三維動畫 |
| 74 | STM32 的USART 串口 | 三維動畫 | ||
| 75 | STM32 串口的相關寄存器 | 二維動畫 | ||
| 76 | STM32 串口相關函數 | 二維動畫 | ||
| 任務 2 | 79 | 認識WIFI 通信模塊 | 三維動畫 | |
| 81 | 認識 Zigbee 通信模塊 | 三維動畫 | ||
| 82 | ZigBee 通信模塊使用 | 二維動畫 | ||
| 教學項目 7 | 任務 1 | 83 | STM32 模數轉換簡介 | 二維動畫 |
| 84 | STM32 的 ADC 結構 | 三維動畫 | ||
| 85 | STM32 模數轉換相關寄存器 | 二維動畫 | ||
| 86 | STM32 的 ADC 設置 | 二維動畫 | ||
| 任務 2 | 87 | ADC 相關的庫函數 | 二維動畫 |
| 分類 | 實訓項目 | 課程序列號 | 實訓內容 | 方式 |
| 項目一 智能電子時鐘 | 任務一 任務分析 | 7 | 數碼管結構 | 二維動畫 |
| 8 | 共陽數碼管字形碼 | 二維動畫 | ||
| 11 | 共陰數碼管字形碼 | 二維動畫 | ||
| 任務三 程序設計 | 28 | 電子時鐘效果演示 | 二維動畫 | |
| 項目二 電子秤 | 任務一 任務分析 | 38 | 稱重傳感器工作原理 | 二維動畫 |
| 40 | 電子秤效果演示 | 三維動畫 | ||
| 項目三 電子尋跡小車 | 任務一 任務分析 | 51 | 電機驅動 | 二維動畫 |
| 53 | 電機調速 | 二維動畫 | ||
| 55 | 紅外尋跡原理 | 二維動畫 | ||
| 57 | 紅外避障原理 | 二維動畫 | ||
| 58 | 小車尋跡效果演示 | 三維動畫 | ||
| 59 | 小車避障效果演示 | 三維動畫 | ||
| 60 | 超聲波測距原理 | 三維動畫 | ||
| 任務三 程序設計 | 74 | 小車前進 | 三維動畫 | |
| 75 | 小車后退 | 三維動畫 | ||
| 77 | 小車轉彎 | 三維動畫 | ||
| 79 | 小車調速 | 三維動畫 |
